Voorgemonteerde drager voor montage PV-module, vrij veld 3236 | 25 | 25

Levertijd op aanvraag

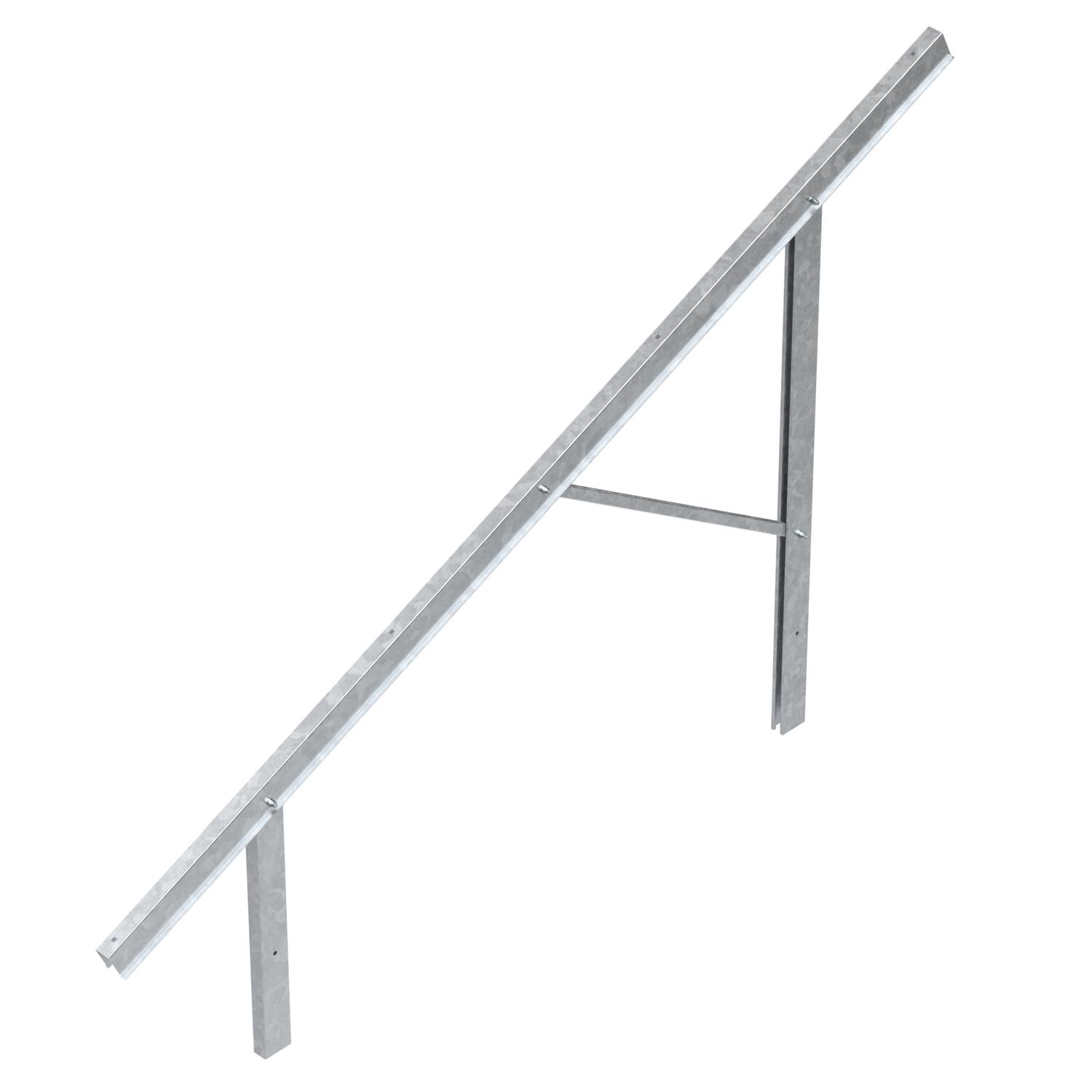

Voorgemonteerde drager voor montage PV-module, vrij veld

Art.nr. 5901560 | EAN 4012197394660

Art.nr. / Type

Lengte

Hellinghoek max.

Hellinghoek min.

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Voorgemonteerde drager in kleine, gemiddelde of grote uitvoering voor monteren van fotovoltaïsche vrije-veldsystemen in combinatie met draagprofielen en eind-/tussenklemmen. Montage met inslagprofielen in de grond of met standvoeten op betonnen fundering

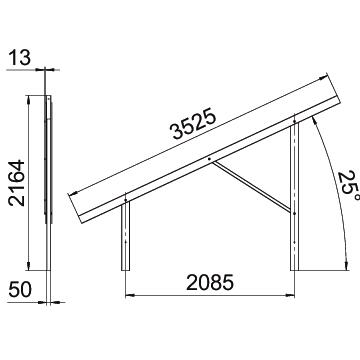

Technische gegevens

Afmetingen

Afm. H	2,16 mm
Breedte	91 mm
CO2-voetafdruk (GWP) van wieg tot poort	82,9081 kg CO2e / 1 Stuk
Dakdoorvoer vereist	nee
Dimensie	3236x91x2160
Geschikt voor dakmateriaal	overige
Hellinghoek max.	25 °
Hellinghoek min.	25 °
Hoek α	25
Hoogte	2160 mm
Kabelkanaal geïntegreerd	nee
Kabelkanaal optioneel	ja
Kleur	zink
Lengte	3236 mm

Maat l	2,08 mm
Maat L	3,24 mm
Materiaal	staal
Module length max.	2400 mm
Module length min.	2100 mm
Modulebreedte max.	1310 mm
Modulebreedte min.	990 mm
Modulehoogte max.	50 mm
Modulehoogte min.	20 mm
Oppervlak	thermisch verzinkt
Type montage fotovoltaïsch montagesysteem	Vloer
Uitlijning	verticaal
Verankering	vrijstaand
Verstelbaar	nee

Alle typen

Alle typen

Type	Lengte	Hellinghoek max.	Hellinghoek min.	Art.nr.	Aantal	kl. VKE
VT 10S FT	2689 mm	10 °	10 °	5901550	Stuks	1 Stuks
VT 10M FT	3110 mm	10 °	10 °	5901552	Stuks	1 Stuks
VT 10L FT	3489 mm	10 °	10 °	5901554	Stuks	1 Stuks
VT 25S FT	2517 mm	25 °	25 °	5901556	Stuks	1 Stuks
VT 25M FT	2898 mm	25 °	25 °	5901558	Stuks	1 Stuks
VT 25L FT	3236 mm	25 °	25 °	5901560	Stuks	1 Stuks
VT 30S FT	2732 mm	30 °	30 °	5901562	Stuks	1 Stuks
VT 30M FT	2779 mm	30 °	30 °	5901564	Stuks	1 Stuks
VT 30L FT	3104 mm	30 °	30 °	5901566	Stuks	1 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Inslagprofiel vrije veld	RP 1800 FT	5900106	Stuks	1 Stuks
Inslagprofiel vrije veld	RP 2300 FT	5900110	Stuks	1 Stuks
Standvoet vrije veld	SF 400 FT	5900900	Stuks	1 Stuks
Draagprofiel voor PV-module montage, vrij veld	TP 1000 FT	5900500	Stuks	1 Stuks
Draagprofiel voor PV-module montage, vrij veld	TP 1010 FT	5900502	Stuks	1 Stuks
Draagprofiel voor PV-module montage, vrij veld	TP 1020 FT	5900504	Stuks	1 Stuks
Draagprofiel voor PV-module montage, vrij veld	TP 1030 FT	5900506	Stuks	1 Stuks
Draagprofiel voor PV-module montage, vrij veld	TP 1040 FT	5900508	Stuks	1 Stuks
Draagprofiel voor PV-module montage, vrij veld	TP 1050 FT	5900510	Stuks	1 Stuks
Draagprofiel voor PV-module montage, vrij veld	TP 1060 FT	5900512	Stuks	1 Stuks
Draagprofiel voor PV-module montage, vrij veld	TP 1100 FT	5900520	Stuks	1 Stuks
Draagprofiel voor PV-module montage, vrij veld	TP 1140 FT	5900522	Stuks	1 Stuks
Draagprofiel voor PV-module montage, vrij veld	TP 1310 FT	5900530	Stuks	1 Stuks
Geperforeerde band voor PV-park	LB FT	5901950	Stuks	10 Stuks
Schroevenset voor geperforeerde band	SVLB	5901960	Stuks	1 Stuks
