Installatiekanaal met brandwerend weefsel PYROLINE® Rapid PLM, kanaalhoogte 40 mm, FS 2000 | 100 | 40 | zink

Installatiekanaal met brandwerend weefsel PYROLINE® Rapid PLM, kanaalhoogte 40 mm, FS

Art.nr. 7218004 | EAN 4012197351212

Art.nr. / Type	7218004 / PLM D 0410 FS

Lengte	2000 mm

Maat B	100 mm

Afm. H	40 mm

Kleur	zink

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Installatiekanaal van metaal met opzwellend brandwerend weefsel voor brandveilige installatie van kabels. Geclassificeerd als installatiekanaal EI30, EI60 en EI90 conform EN 13501-2, beproefd conform EN 1366-5. Het kanaal verhindert gedurende een geclassificeerde periode de brandverspreiding en beschermt tegen de effecten van een kabelbrand.
Geschikt voor directe wand- en plafondmontage, montage onder systeemvloeren of op draagsystemen. Gereedschapsloze stuikmontage met naadverbinder PLM SI. Er mogen alleen toegelaten voorgemonteerde hulpstukken worden gebruikt. De deksel wordt zonder gereedschap vastgeklikt en maakt snelle revisie en uitbreiding naderhand mogelijk. Verzette dekselmontage mogelijk voor doorgaande potentiaalvereffening over het gehele kanaaltraject.

Technische gegevens

Technische gegevens

Aantal bevlambare zijden	4
Afm. H	40 mm
Afmeting i	62 mm
Beschermingsgraad IK-code	IK10
Binnenbreedte	94 mm
Binnenhoogte	34 mm
Breedte	100 mm
Classificatie El - installatiekanaal	90
CO2-voetafdruk (GWP) van wieg tot poort	1,6285 kg CO2e / 1 Meter
Dekselbevestiging	Overige
Dimensie	40x100x2000

Hoogte	40 mm
Kleur	zink
Lengte	2000 mm
Maat B	100 mm
Materiaal	staal
Met perforatie	ja
Nuttige doorsnede	1780 mm²
Ommanteling	staal
Oppervlak	bandverzinkt
Scheidingschotten mogelijk	ja

Alle typen

Alle typen

Type	Lengte	Maat B	Afm. H	Kleur	Art.nr.	Aantal	kl. VKE
PLM D 0410 FS	2000 mm	100 mm	40 mm	zink	7218004	m	2 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

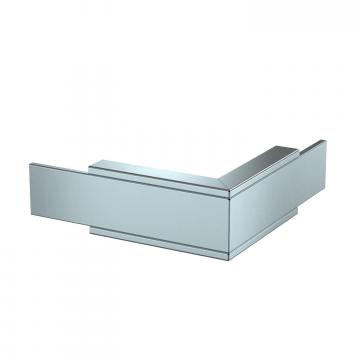

Buitenhoek, kanaalhoogte 40 mm, FS	PLM EC 0410 FS	7218038	Stuks	1 Stuks

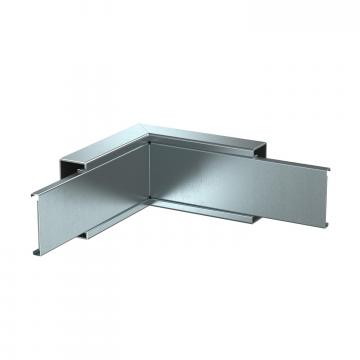

Binnenhoek, kanaalhoogte 40 mm, FS	PLM IC 0410 FS	7218050	Stuks	1 Stuks

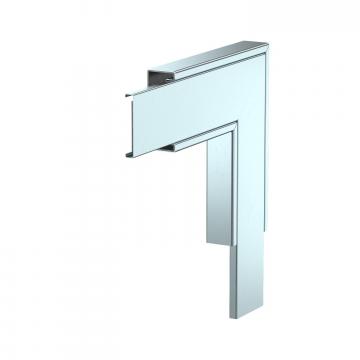

Platte hoek, kanaalhoogte 40 mm, FS	PLM FA 0410 FS	7218062	Stuks	1 Stuks

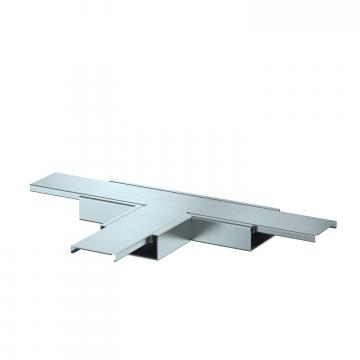

T-stuk, kanaalhoogte 40 mm, FS	PLM TB 0410 FS	7218074	Stuks	1 Stuks
Verloopstuk recht, van kanaalhoogte 80 mm naar 40 mm, FS	PLM RP 0810 FS	7218098	Stuks	1 Stuks

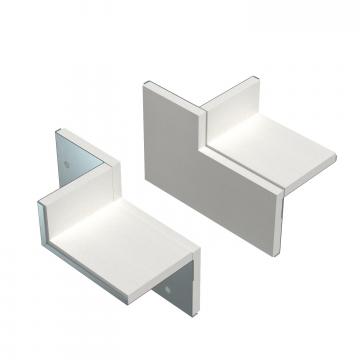

Wandaansluitset 2-zijdig, voor hoekmontage, kanaalhoogte 40 mm, FS	PLM CC 0410 FS	7218134	Stuks	1 Stuks

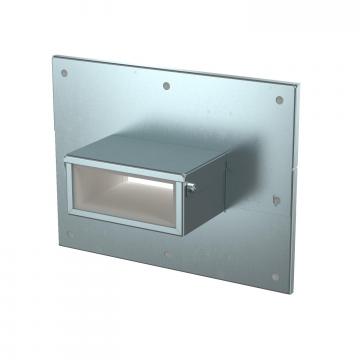

Wandaansluitkraag 3- en 4-zijdig, kanaalhoogte 40 mm, FS	PLM WC 0410 FS	7218122	Stuks	1 Stuks

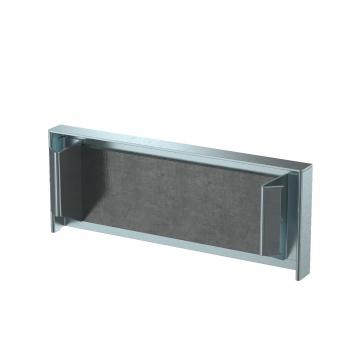

Eindstuk, kanaalhoogte 40 mm, FS	PLM EP 0410 FS	7218086	Stuks	1 Stuks
Dekselondersteuning, kanaalbreedte 100 mm	PLM LS 100	7218034	Stuks	1 Stuks
Schuimblokdichting, kanaalhoogte 40 mm	PLM CO 0410	7218158	Stuks	1 Stuks
Kabelbeugel voor wandmontage, kanaalhoogte 40 mm	PLM WB 0410 FS	7218152	Stuks	10 Stuks
Kabelbeugel voor plafondmontage, kanaalhoogte 40 mm	PLM CB 0410 FS	7218146	Stuks	10 Stuks
Installatiekanaaldeksel, kanaalbreedte 100 mm, FS	PLM LI 100 FS	7218020	m	2 m
Console, kanaalbreedte 100 mm, FS	PLM SU 100 FS	7218164	Stuks	1 Stuks

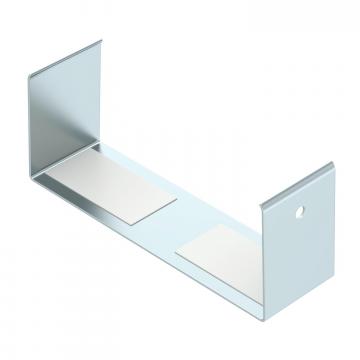

Naadafdekking, kanaalhoogte 40 mm	PLM SV 0410 FS	7218176	Stuks	1 Stuks
Scheidingsschot 30 FS	TSG 30 FS	6062050	m	45 m

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Functiebehoudcoating in patroon	ASX-K	7202310	Stuks	1 Stuks
Verbinderschroef	PLM SF 4x8	3498092	Stuks	100 Stuks
Vergrendelingsklem RKV3V	RKV3V	6288700	Stuks	20 Stuks
