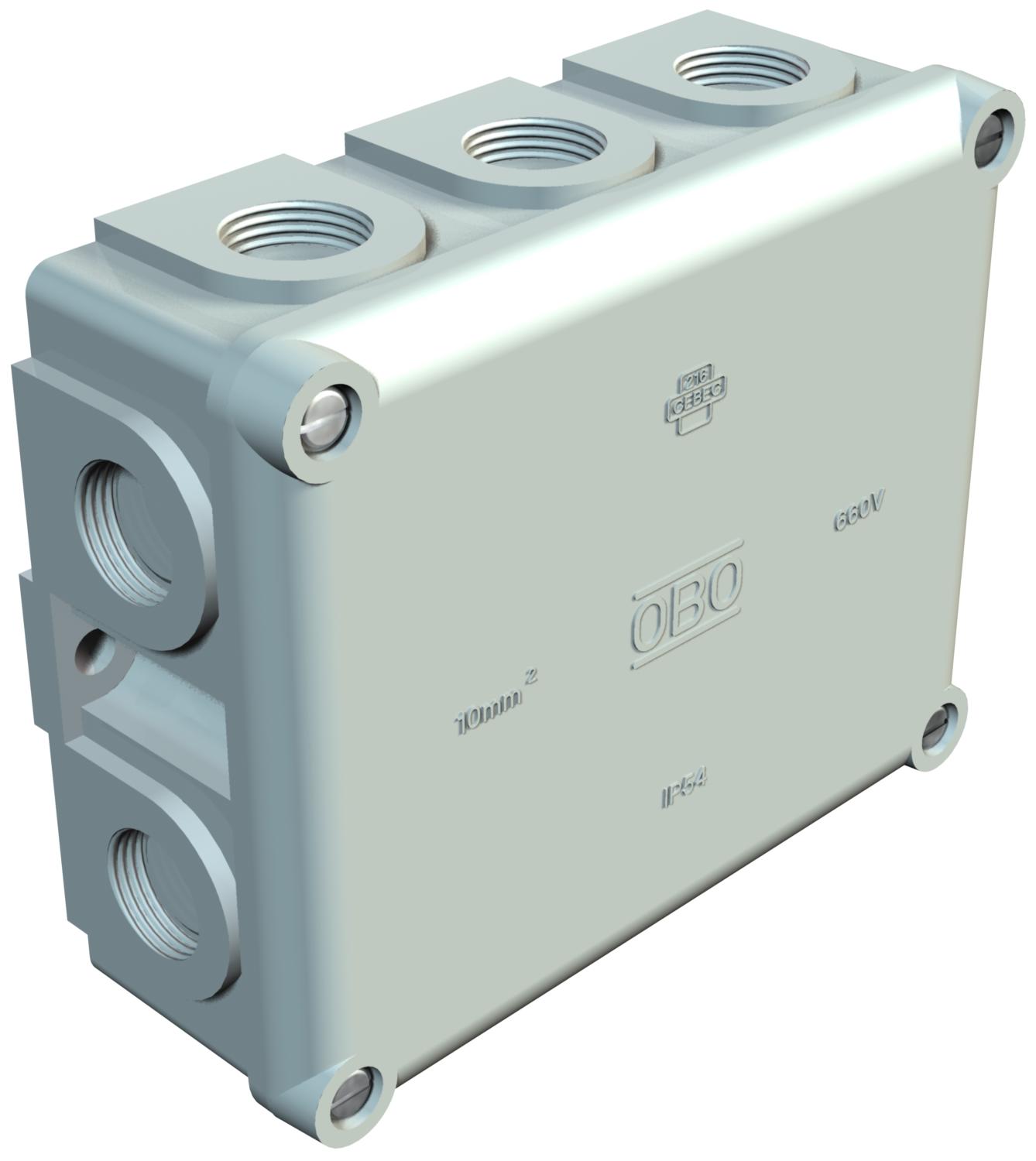

Kabeldozen B 11 M, met schroefdraad
Art.nr. 2002329 | EAN 4012195107590
- Productbeschrijving
-
ProductbeschrijvingBeschermingsgraad IP54, nominale spanning 660 V, nominale doorsnede 10 - mm², 2 bevestigingsgaten voor schroeven tot 6 mm Ø aan de buitenkant van de kast, 4 dekselschroeven, 10 uitbreekbare invoeren met schroefdraad M20 x 1,5, bij voorkeur voor wartels met korte schroefdraad.
Binnenwerkse maat: 125x100x44 mm
B 11/LM: met 5-polige klemsteen KL 100, met beugelklemmen voor max. 3 geleiders 10 mm² per klem
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 10 Aantal klemmen 5 Beschermingsgraad IP54 Binnenafmetingen 125x100x44 mm Breedte 136 mm CO2-voetafdruk (GWP) van wieg tot poort 0,9452 kg CO2e / 1 Stuk Deksel niet transparant Dekselbevestiging geschroefd Dimensie 136x111x57 Explosieveilige uitvoering nee Functiebehoud zonder Halogeenvrij ja Hoogte 57 mm Invoer achteraan nee Kleur lichtgrijs; RAL 7035 Lengte 111 mm Materiaal Duroplast, Aminoplast type 131.5 Met afscherming nee Met deksel ja moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C Nominale doorsnede min. 10 mm² Nominale isolatiespanning Ui 660 V Nominale spanning 660 V Rijgbaar nee slagvast nee Soort doorvoer behuizing Schroefdraad en voorgeperst gat Soort invoer Kabel Transparante deksel nee Type invoer Schroefverbinding uitrusting van de componente Klem verzegelbaar ja voor buisdiameter 20 mm Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Vorm Rechthoekig Weersbestendig nee - Alle typen
- Downloads
-
Specificatieblad B 11 M 5 / 2002329 , 0.26MB , pdfBrochure Kabeldozen overzicht , 2.00MB , pdfEU Conformiteitsverklaring B 11 M 5 / 2002329 , 0.05MB , pdfREACH Conformiteitsverklaring B 11 M 5 / 2002329 , 0.12MB , pdfRoHS Conformiteitsverklaring B 11 M 5 / 2002329 , 0.12MB , pdfGoedkeuring VDE-goedkeuring B10 , 0.12MB , pdf
