Let op: Dit artikel staat op uitloop.

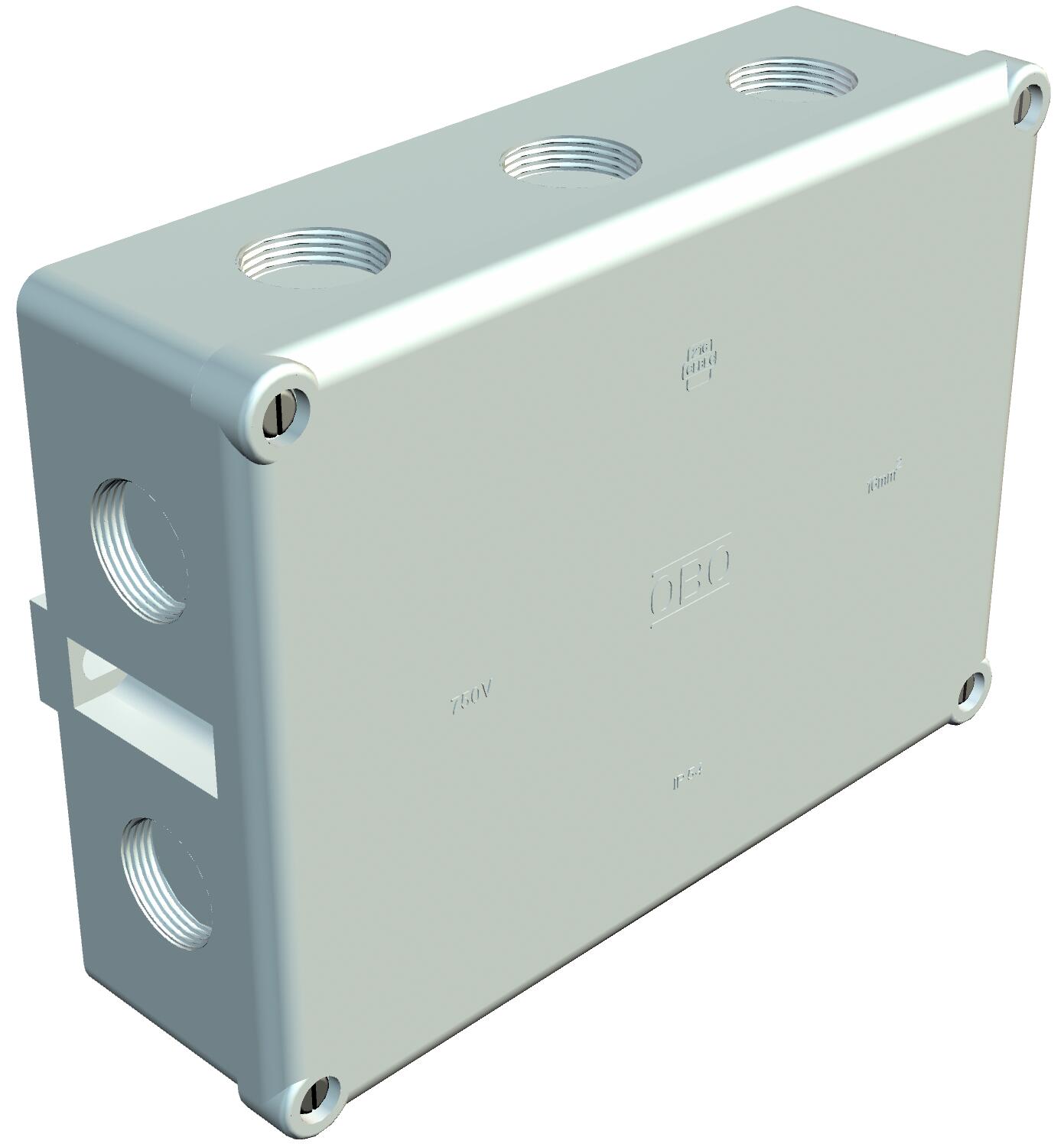

Kabeldozen B 12 M, met schroefdraad
Art.nr. 2002507 | EAN 4012195105374
- Productbeschrijving
-
ProductbeschrijvingBeschermingsgraad IP54, nominale spanning 660 V, nominale doorsnede 16 - mm², 2 bevestigingsgaten voor schroeven tot 6 mm Ø op de buitenzijde van de kast. 4 dekselschroeven, 10 uitbreekbare invoeren met schroefdraad M25 x 1,5.
Heldere binnenmaat: 178x126x57 mm
B 12/16 M: met 5-polige klemsteen KL 160 van melamine, met beugelklemmen voor max. 3 geleiders 16 mm² per klem
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 10 Aantal klemmen 5 Beschermingsgraad IP54 Binnenafmetingen 178x126x57 mm Breedte 196 mm CO2-voetafdruk (GWP) van wieg tot poort 1,4016 kg CO2e / 1 Stuk Deksel niet transparant Dekselbevestiging geschroefd Dimensie 178x144x71 Explosieveilige uitvoering nee Functiebehoud zonder Halogeenvrij ja Hoogte 71 mm Invoer achteraan nee Kleur lichtgrijs; RAL 7035 Lengte 144 mm Materiaal Duroplast, Aminoplast type 131.5 Met afscherming nee Met deksel ja moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C Nominale doorsnede min. 16 mm² Nominale isolatiespanning Ui 660 V Nominale spanning 660 V Rijgbaar nee slagvast nee Soort doorvoer behuizing Schroefdraad en voorgeperst gat Soort invoer Kabel Transparante deksel nee Type invoer Schroefverbinding uitrusting van de componente Klem verzegelbaar ja voor buisdiameter 25 mm Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Vorm Rechthoekig Weersbestendig nee - Alle typen
- Downloads
-
Specificatieblad B 12 M 5 / 2002507 , 0.21MB , pdfBrochure Kabeldozen overzicht , 2.00MB , pdfEU Conformiteitsverklaring B 12 M 5 / 2002507 , 0.05MB , pdfREACH Conformiteitsverklaring B 12 M 5 / 2002507 , 0.12MB , pdfRoHS Conformiteitsverklaring B 12 M 5 / 2002507 , 0.12MB , pdf
