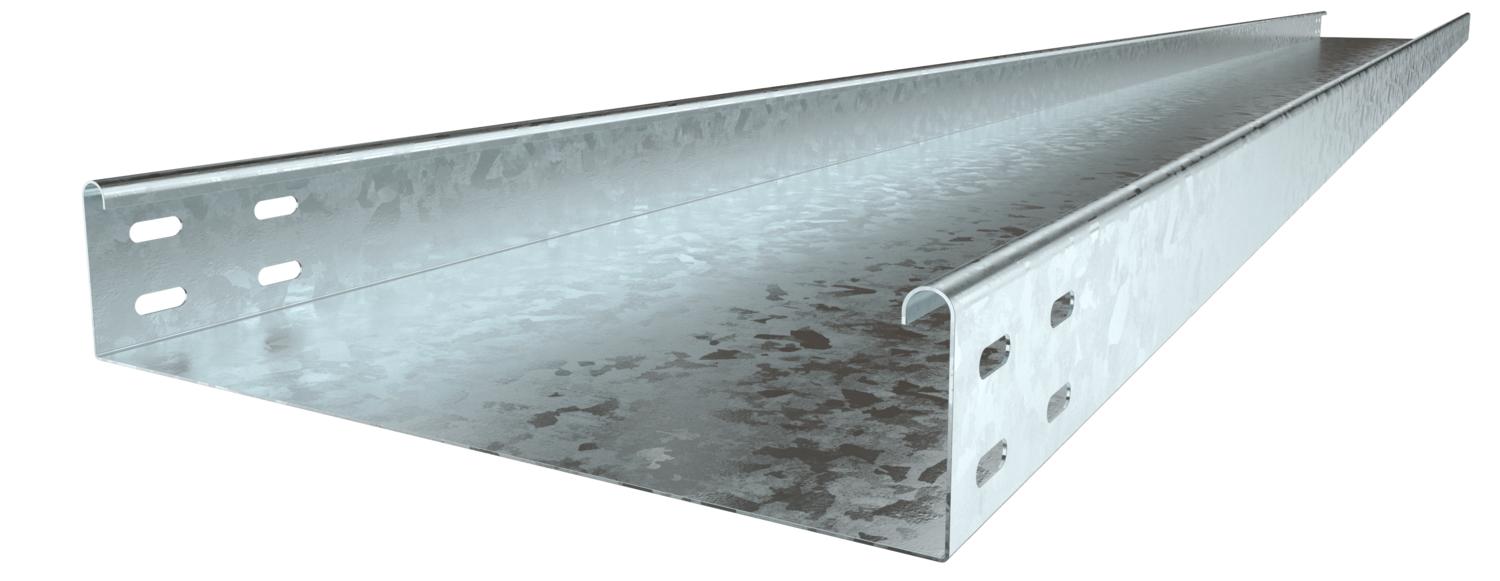

MKSU 60 = Middelzwaar KabelgootSysteem, niet-geperforeerd ('Ungelocht'), met een zijhoogte van 60 mm. Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens
Technische gegevens
Belastingstesttype conform IEC 61537
Type II
Dimensie
60x100x3000
Functiebehoud
nee
Materiaal
staal
Met bovenstuk
nee
Montagegat in bodem
nee
NATO Gatenpatroon
nee
Nuttige doorsnede
58
cm²
Nuttige doorsnede
5800
mm²
Oppervlak
thermisch verzinkt
Plaatdikte
1
mm
Plaatdikte
0,04
in
Roestvast staal, gebeitst
nee
Type verbinder kabeldraagsysteem
geschroefd
Uitvoering verbinder
zonder verbinder
Verspanuitvoering
nee
Zijperforatie
nee
Afmetingen
Breedte
4
in
Breedte
100
mm
Hoogte
2
in
Hoogte
60
mm
Lengte
3000
mm
Lengte
10
ft
Belastingen
Steunafstand 1,5 m
1,5
kN/m
Steunafstand 1,75 m
1,25
kN/m
Steunafstand 2,0 m
1
kN/m
Steunafstand 2,5 m
0,5
kN/m
Technische gegevens
Belastingsdiagram kabelgoot type MKSU 60 FS FT
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
