Kabelgoot SKSU 110 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

SKSU 110 = zwaar kabelgootsysteem, ongeperforeerd, met zijhoogte 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

De kabelgoot is aan beide zijden voorzien van een verbindingsperforatie.

De koppelplaten moeten afzonderlijk worden besteld.

Technische gegevens

Afmetingen	110 x 100
Belastingstesttype conform IEC 61537	Type II
Breedte	100 mm
Breedte	4 in
CO2-voetafdruk (GWP) van wieg tot poort	8,9563 kg CO2e / 1 Meter
Dimensie	110x100x3000
Functiebehoud	nee
Hoogte	110 mm
Hoogte	4 in
Kleur	zink
Lengte	10 ft
Lengte	3000 mm
Maat B	100 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	nee
NATO Gatenpatroon	nee

Nuttige doorsnede	10800 mm²
Nuttige doorsnede	108 cm²
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm
Plaatdikte	0,06 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2,4 kN/m
Steunafstand 2,5 m	1,76 kN/m
Steunafstand 3,0 m	1,2 kN/m
Steunafstand 3,5 m	0,84 kN/m
Steunafstand 4,0 m	0,8 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	nee

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKSU 110 FT	3000 mm	100 mm	1,5 mm	nee	staal	thermisch verzinkt	6064795	m	6 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	nee	staal	thermisch verzinkt	6064833	m	6 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	nee	staal	thermisch verzinkt	6064884	m	6 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	nee	staal	thermisch verzinkt	6064922	m	6 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	nee	staal	thermisch verzinkt	6064965	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder 110 FT	RLVL 110 FT	6067913	Stuks	10 Stuks
Voegplaat DD	SSLB 100 DD	7070306	Stuks	20 Stuks
Deksel met draaigrendel FT	DRL 100 FT	6051340	m	6 m

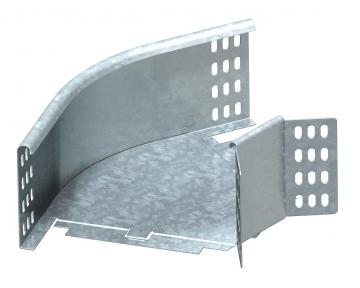

45°-bocht 110 FT	RB 45 110 FT	6036330	Stuks	1 Stuks
90°-bocht 110 FT	RB 90 110 FT	6036830	Stuks	1 Stuks
Bocht hoek verstelbaar 110 FT	RB W 110 FT	6037320	Stuks	1 Stuks
Aanbouw-aftakstuk 110 FT	RAA 110 FT	6042251	Stuks	1 Stuks
T-stuk 110 FT	RT 110 FT	6038320	Stuks	1 Stuks
Kruising 110 FT	RK 110 FT	7027451	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 100 DD	6052703	m	6 m
Scheidingsschot 110 DD	TSG 110 DD	6062335	m	30 m
45°-bocht 110 FT	RB 45 110 FT	7068115	Stuks	1 Stuks
