Let op: Dit artikel staat op uitloop.

Kabelladder met Z-sport, licht A2 3000 | 100 | 3 | nee

Kabelladder met Z-sport, licht A2

Art.nr. 7098062 | EAN 4012195707813

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	3 mm

Functiebehoud	nee

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

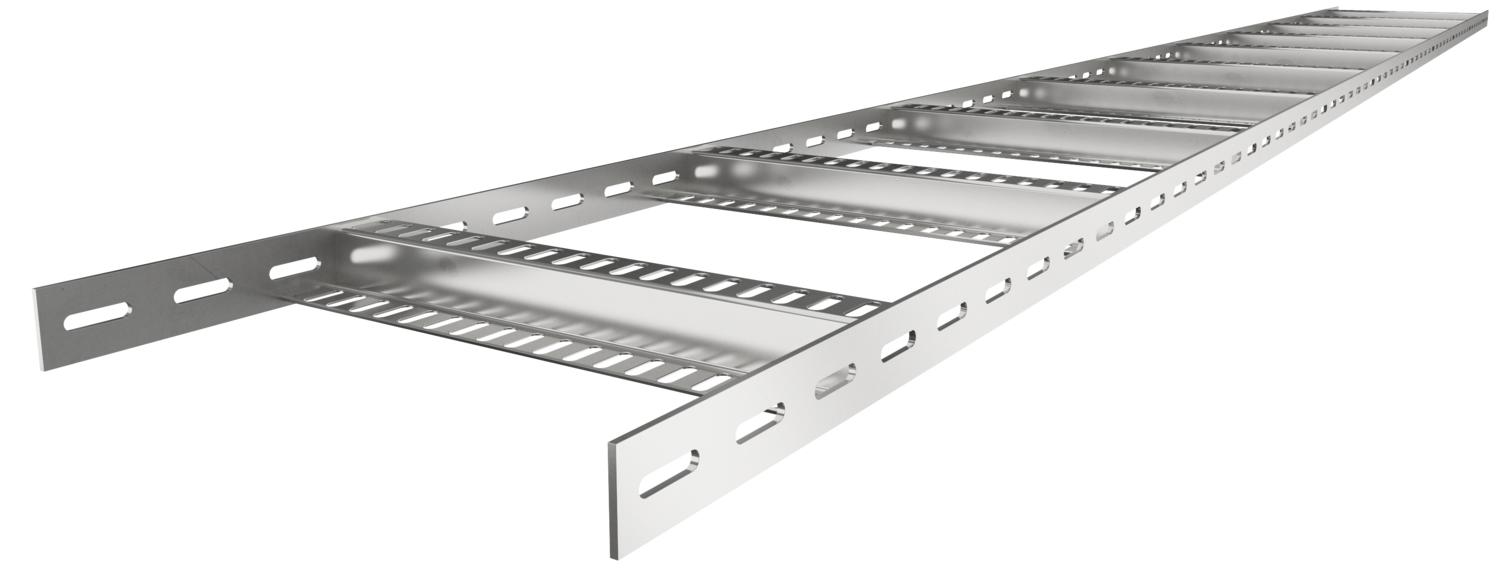

Scheepskabelladder in lichte uitvoering, met geperforeerde zijkant met zijhoogte 35 mm met vastgelaste, geperforeerde Z-sporten. Belasting getest conform IEC in combinatie met verbinder type SLV.

Bocht op aanvraag.

Technische gegevens

Technische gegevens

Afmetingen	35x100
Bevestiging van de sport	gelast
Breedte	100 mm
CO2-voetafdruk (GWP) van wieg tot poort	9,4522 kg CO₂e / 1 Meter
Dimensie	35x106x3000
Functiebehoud	nee
Hoogte	35 mm
Kleur	roestvrij staal
Lengte	3000 mm
Maat B	106 mm
Materiaal	Roestvast staal 1.4301
Oppervlak	blank, nabehandeld

Plaatdikte	3 mm
Roestvast staal, gebeitst	ja
Sportafstand	300 mm
Steunafstand 1,0 m	2,8 kN/m
Steunafstand 1,5 m	1 kN/m
Steunafstand 2,0 m	0,55 kN/m
Steunafstand 2,5 m	0,35 kN/m
Steunafstand 3,0 m	0,25 kN/m
Uitvoering van de sporten	Profiel geperforeerd
Uitvoering van de zijkant	Vlak profiel
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

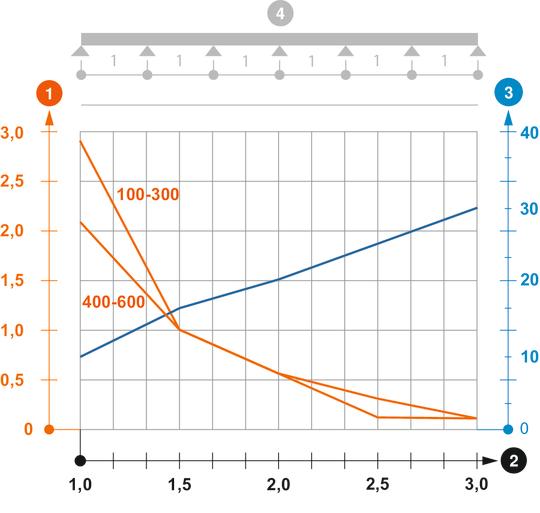

Belastingsdiagram kabelladder type SLZ L A2

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Ondersteuningsafstand in meters
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingscurve met kabelgoot/-ladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Belastingschema bij testmethode

Alle typen

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Art.nr.	Aantal	kl. VKE
SLZ L 100 A2	3000 mm	100 mm	3 mm	nee	7098062	m	3 m
SLZ L 200 A2	3000 mm	200 mm	3 mm	nee	7098066	m	3 m
SLZ L 500 A2	3000 mm	500 mm	3 mm	nee	7098072	m	3 m
SLZ L 600 A2	3000 mm	600 mm	3 mm	nee	7098074	m	3 m
