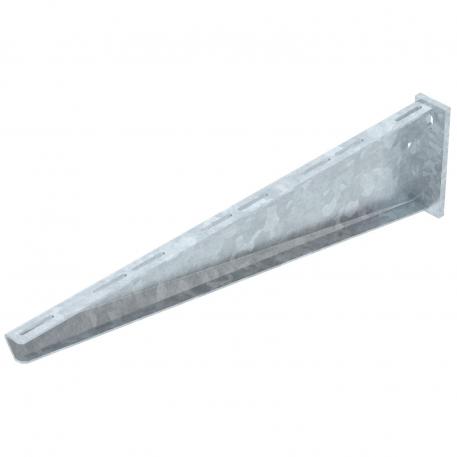

Wand- en profielconsole AW 55 FT 810 | 5,5 | zink

Wand- en profielconsole AW 55 FT

Art.nr. 6418686 | EAN 4012196205158

Art.nr. / Type

Breedte

F in kN	5,5 kN

Kleur	zink

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Zware wand- en profielconsole met aangelaste kopplaat.

Bevestiging van console aan U-profiel vanaf een breedte van 400 mm met zeskantbout door beide zijkanten van het profiel. Let wel op het toepassen van het juiste afstandsstuk.

Technische gegevens

Afmetingen

Afm. H	195 mm
Breedte	810 mm
CO2-voetafdruk (GWP) van wieg tot poort	11,6569 kg CO2e / 1 Stuk
Dimensie	B810mm
F in kN	5,5 kN
Functiebehoud	nee
Gatdiameter	13,5 mm
Hoekbereik max.	90 mm
Hoekbereik min.	90 mm

Hoogte	195 mm
Kleur	zink
Lengte	60 mm
Maat A	60 mm
Maat B	810 mm
Materiaal	staal
Oppervlak	thermisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Wand- en profielconsole

Technische gegevens

Belastingsdiagram console type AW 55

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm

Alle typen

Alle typen

Type	Breedte	F in kN	Kleur	Art.nr.	Aantal	kl. VKE
AW 55 21 FT	210 mm	5,5 kN	zink	6418554	Stuks	1 Stuks
AW 55 31 FT	310 mm	5,5 kN	zink	6418570	Stuks	1 Stuks
AW 55 41 FT	410 mm	5,5 kN	zink	6418597	Stuks	1 Stuks
AW 55 51 FT	510 mm	5,5 kN	zink	6418619	Stuks	1 Stuks
AW 55 56 FT	560 mm	5,5 kN	zink	6418627	Stuks	1 Stuks
AW 55 61 FT	610 mm	5,5 kN	zink	6418635	Stuks	1 Stuks
AW 55 71 FT	710 mm	5,5 kN	zink	6418651	Stuks	1 Stuks
AW 55 81 FT	810 mm	5,5 kN	zink	6418686	Stuks	1 Stuks
AW 55 91 FT	910 mm	5,5 kN	zink	6418708	Stuks	1 Stuks
AW 55 101 FT	1010 mm	5,5 kN	zink	6418724	Stuks	1 Stuks
