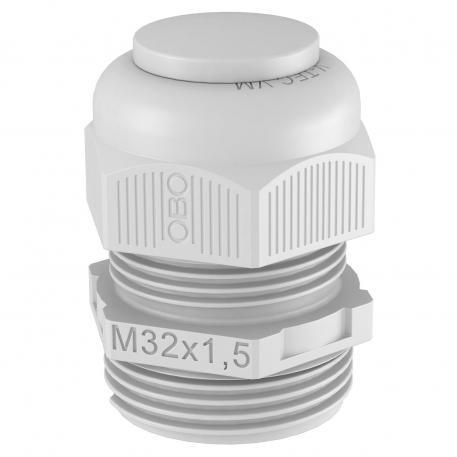

Wartel, metrische schroefdraad met blindstop, lichtgrijs
Art.nr. 2023048 | EAN 4012196474479
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
Hiermee is het probleemloos sluiten van niet benodigde openingen mogelijk. Er kan geen stof of water binnendringen en de beschermingsgraad blijft behouden.
Ideaal als alle bestaande openingen tijdens de montage van kabelwartels moeten worden voorzien. Dit vergemakkelijkt het naderhand uitbreiden van de installatie aanmerkelijk.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 21 mm Afdichtbereik D min. 15 mm Afmeting e 41 mm Afmeting L max. 40 mm Afmeting L min. 29 mm Beschermingsgraad IP68 Breedte 36 mm CO2-voetafdruk (GWP) van wieg tot poort 0,1217 kg CO2e / 1 Stuk Deelbare wartel nee Dimensie M32 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Hoogte 41 mm Instabiel draaimoment 7,5 Nm Kleur lichtgrijs; RAL 7035 Lengte 29 mm Lengte schroefdraad 11 mm Maat L1 11 mm Maat L2 6 mm Maat L3 29 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 32 Schroefdraad M32 x 1,5 slagvast nee Sleutelwijdte 36 Sleutelwijdte 1 36 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Zeskant hoekmaat 41 mm - Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Tegenmoer, metrische schroefdraad, lichtgrijs
116 M32 LGR PA 2048949 50 Stuks - Downloads
-
Specificatieblad V-TEC VM32VS LGR / 2023048 , 0.25MB , pdfEU Conformiteitsverklaring V-TEC VM32VS LGR / 2023048 , 0.13MB , pdfUK-Conformiteitsverklaring V-TEC VM32VS LGR / 2023048 , 0.09MB , pdfREACH Conformiteitsverklaring V-TEC VM32VS LGR / 2023048 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC VM32VS LGR / 2023048 , 0.12MB , pdfGoedkeuring VDE-goedkeuring V-TEC VM , 0.17MB , pdfGoedkeuring UL-certificaat V-TEC VM , 0.04MB , pdfMontagehandleiding Montagehandleiding V-TEC VM.. ..x.. , 2.00MB , pdf
