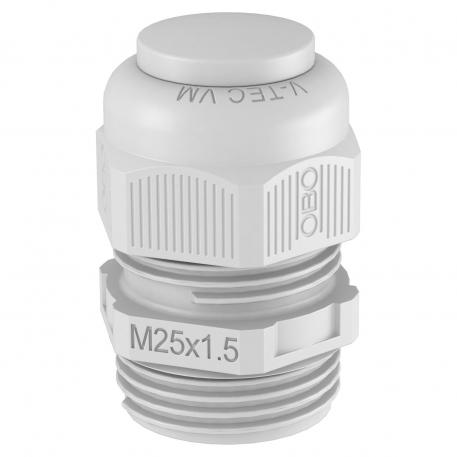

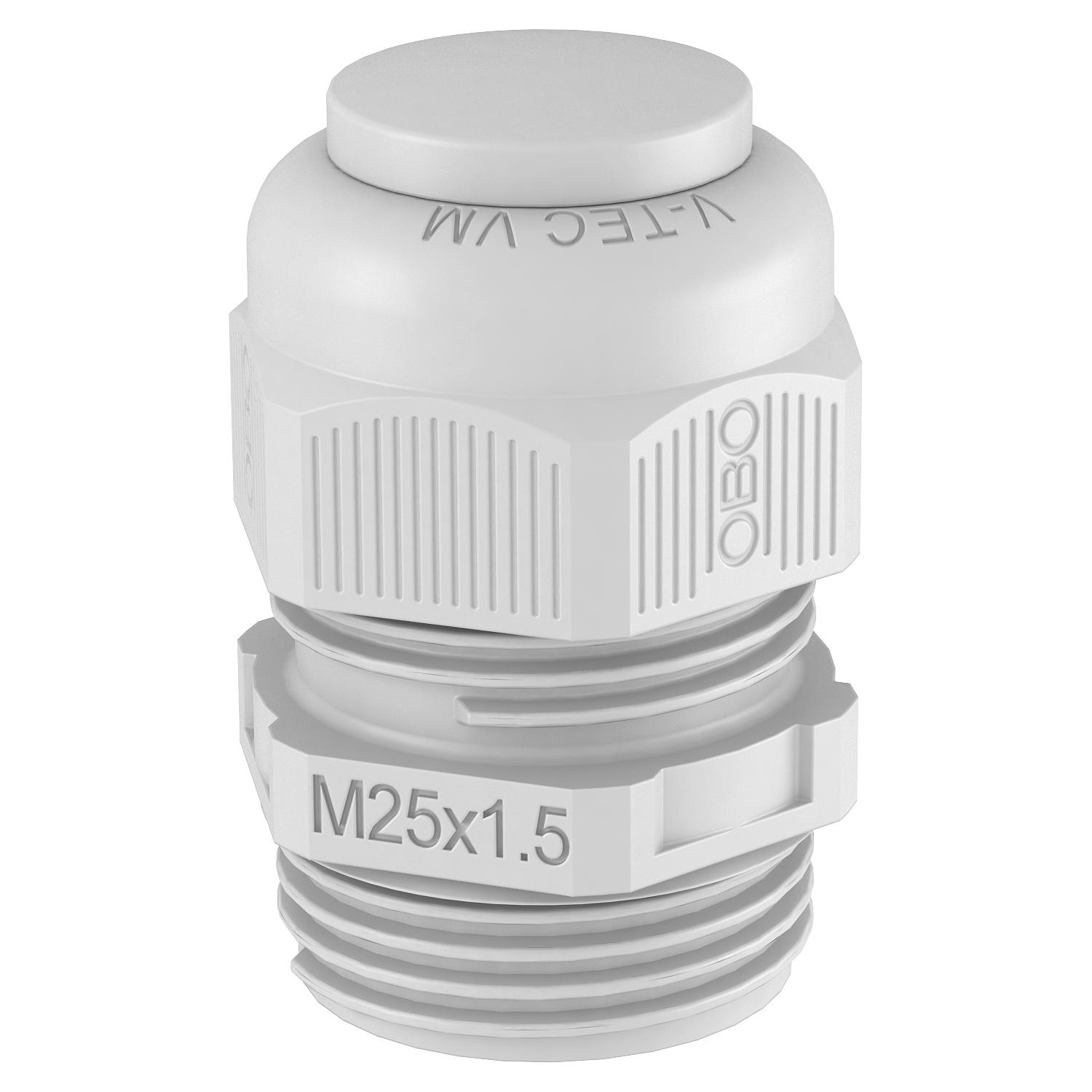

Wartel, metrische schroefdraad met blindstop, lichtgrijs
Art.nr. 2023046 | EAN 4012196474462
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
Hiermee is het probleemloos sluiten van niet benodigde openingen mogelijk. Er kan geen stof of water binnendringen en de beschermingsgraad blijft behouden.
Ideaal als alle bestaande openingen tijdens de montage van kabelwartels moeten worden voorzien. Dit vergemakkelijkt het naderhand uitbreiden van de installatie aanmerkelijk.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 17 mm Afdichtbereik D min. 9 mm Afmeting e 32 mm Afmeting L max. 35 mm Afmeting L min. 30,5 mm Beschermingsgraad IP68 Breedte 29 mm CO2-voetafdruk (GWP) van wieg tot poort 0,0728 kg CO2e / 1 Stuk Deelbare wartel nee Dimensie M25 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Hoogte 32 mm Kleur lichtgrijs; RAL 7035 Lengte 30,5 mm Lengte schroefdraad 10 mm Maat L1 10 mm Maat L2 6 mm Maat L3 26 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 25 Schroefdraad M25 x 1,5 slagvast nee Sleutelwijdte 29 Sleutelwijdte 1 29 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Zeskant hoekmaat 32 mm - Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Tegenmoer, metrische schroefdraad, lichtgrijs
116 M25 LGR PA 2048930 100 Stuks - Downloads
-
