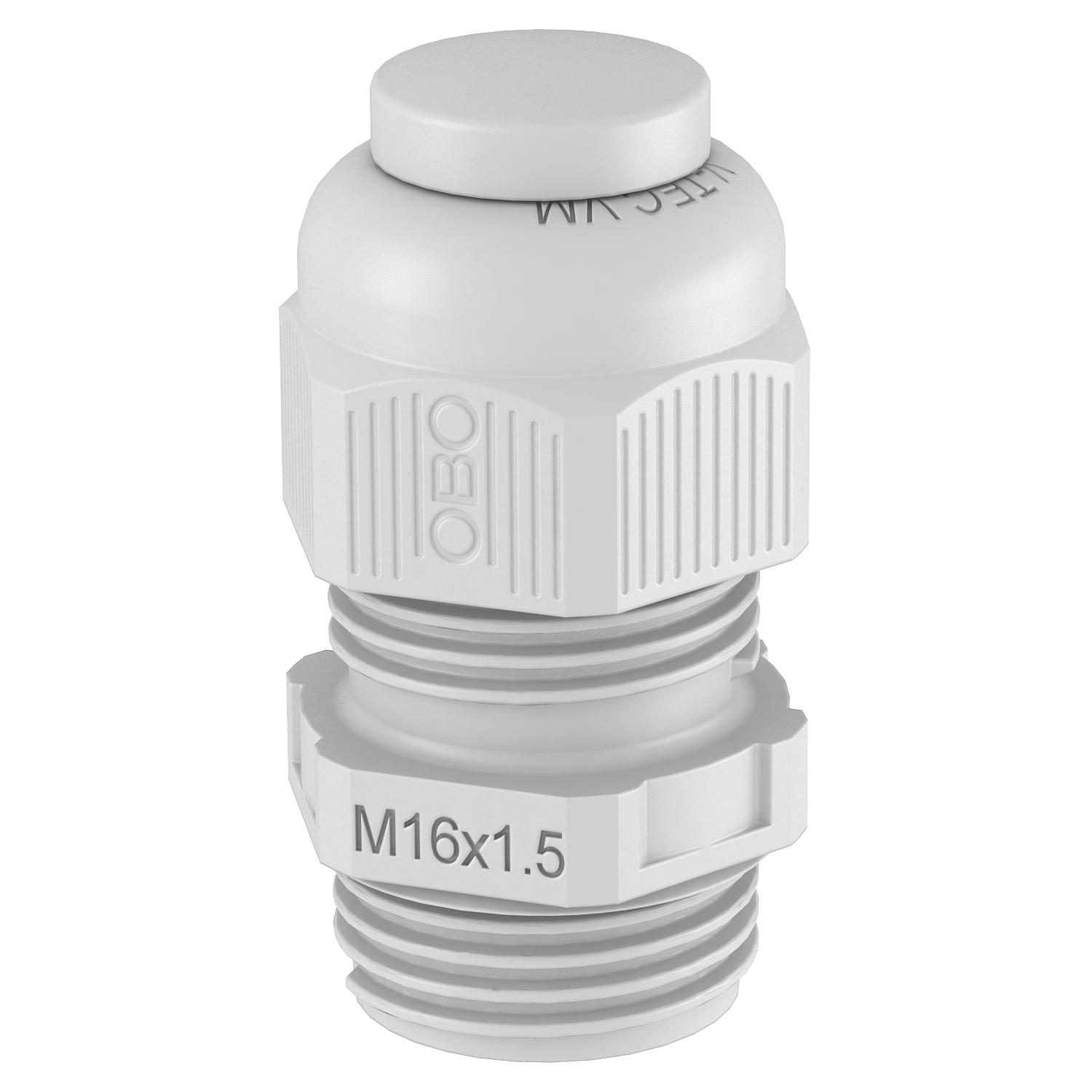

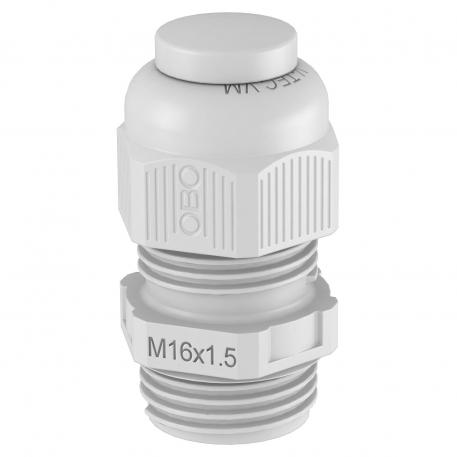

Wartel, metrische schroefdraad met blindstop, lichtgrijs
Art.nr. 2023042 | EAN 4012196474424
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
Hiermee is het probleemloos sluiten van niet benodigde openingen mogelijk. Er kan geen stof of water binnendringen en de beschermingsgraad blijft behouden.
Ideaal als alle bestaande openingen tijdens de montage van kabelwartels moeten worden voorzien. Dit vergemakkelijkt het naderhand uitbreiden van de installatie aanmerkelijk.
-
- Technische gegevens
-
Technische gegevens
Afdichtbereik D max. 10 mm Afdichtbereik D min. 4,5 mm Beschermingsgraad IP68 Deelbare wartel nee Dimensie M16 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Kleur lichtgrijs; RAL 7035 Lengte schroefdraad 8 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk nee Met borgmoer nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 16 Schroefdraad M16 x 1,5 slagvast nee Sleutelwijdte 20 Sleutelwijdte 1 20 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Zeskant hoekmaat 22 mm Afmetingen
Afmeting e 22 mm Afmeting L max. 23,5 mm Afmeting L min. 25,5 mm Breedte 20 mm Hoogte 22 mm Lengte 25,5 mm Maat L1 8 mm Maat L2 5 mm Maat L3 21,5 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 0,0367 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 0,0367 kg CO₂e Declared Unit (LCA) Stuk Declared Unit Quantity (LCA) 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 - Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

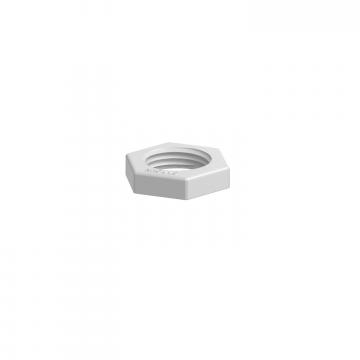

Tegenmoer, metrische schroefdraad, lichtgrijs
116 M16 LGR PA 2048914 100 Stuks - Downloads
-
Specificatieblad V-TEC VM16VS LGR / 2023042 , 0.25MB , pdfEU Conformiteitsverklaring V-TEC VM16VS LGR / 2023042 , 0.13MB , pdfUK-Conformiteitsverklaring V-TEC VM16VS LGR / 2023042 , 0.09MB , pdfREACH Conformiteitsverklaring V-TEC VM16VS LGR / 2023042 , 0.12MB , pdfRoHS Conformiteitsverklaring V-TEC VM16VS LGR / 2023042 , 0.12MB , pdfGoedkeuring VDE-goedkeuring V-TEC VM , 0.17MB , pdfGoedkeuring UL-certificaat V-TEC VM , 0.04MB , pdfMontagehandleiding Montagehandleiding V-TEC VM.. ..x.. , 2.00MB , pdf
