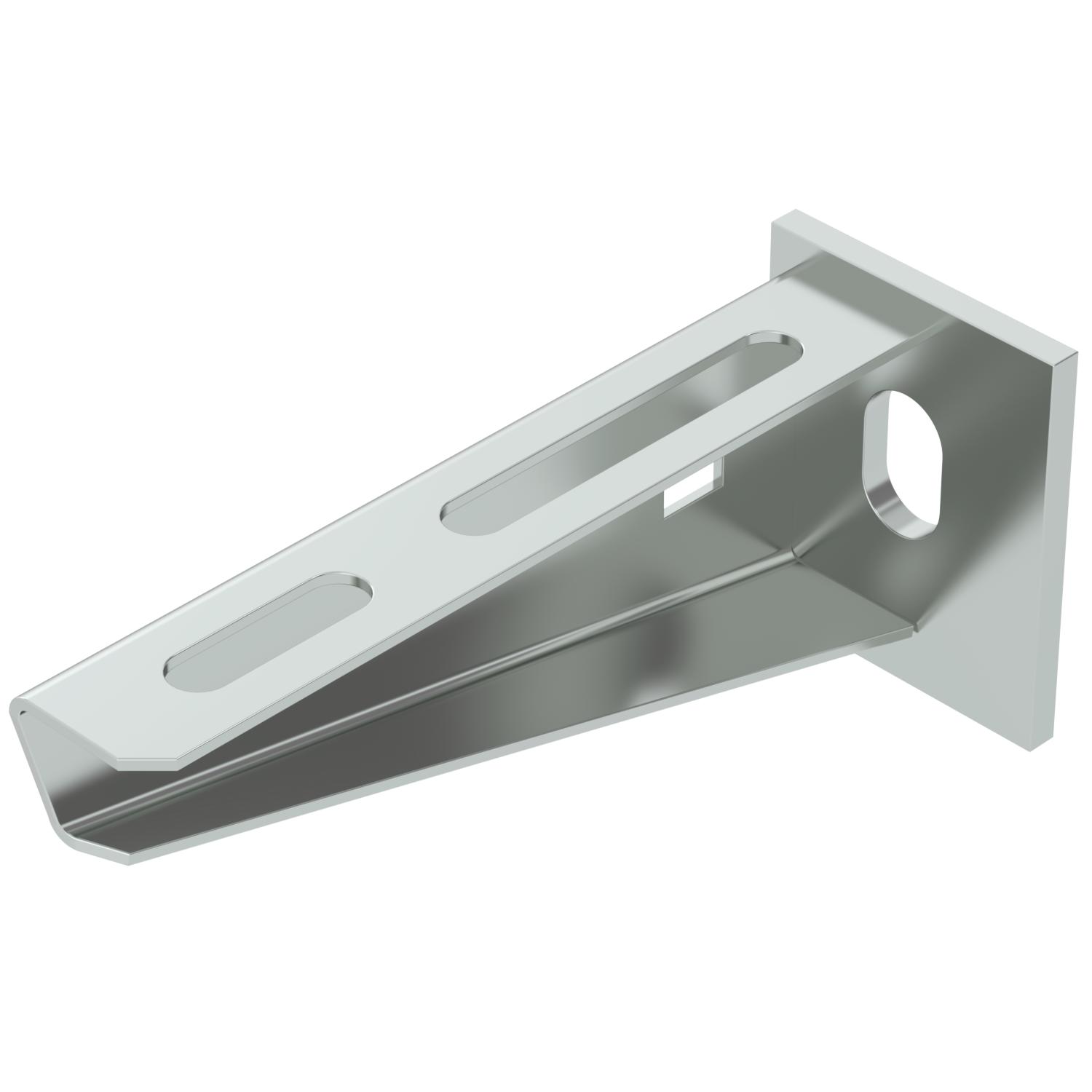

Wand- en profielconsole AW 15 G
Art.nr. 6421280 | EAN 4012196114139
- Productbeschrijving
-
ProductbeschrijvingLichte wand- en profielconsole met vastgelaste kopplaat.
Bij de montage van de console aan U-profielen wordt tot een breedte van 400 mm voor de bevestiging van de console, afhankelijk van het desbetreffende profiel, één platkopbout of een zeskantbout gebruikt. Vanaf een consolebreedte van 500 mm wordt de console met zeskantbouten door beide balken van het U-profiel bevestigd. Hiertoe dienen afhankelijk van het desbetreffende profiel geschikte afstandsstukken te worden aangebracht!
-
- Technische gegevens
-
Technische gegevens

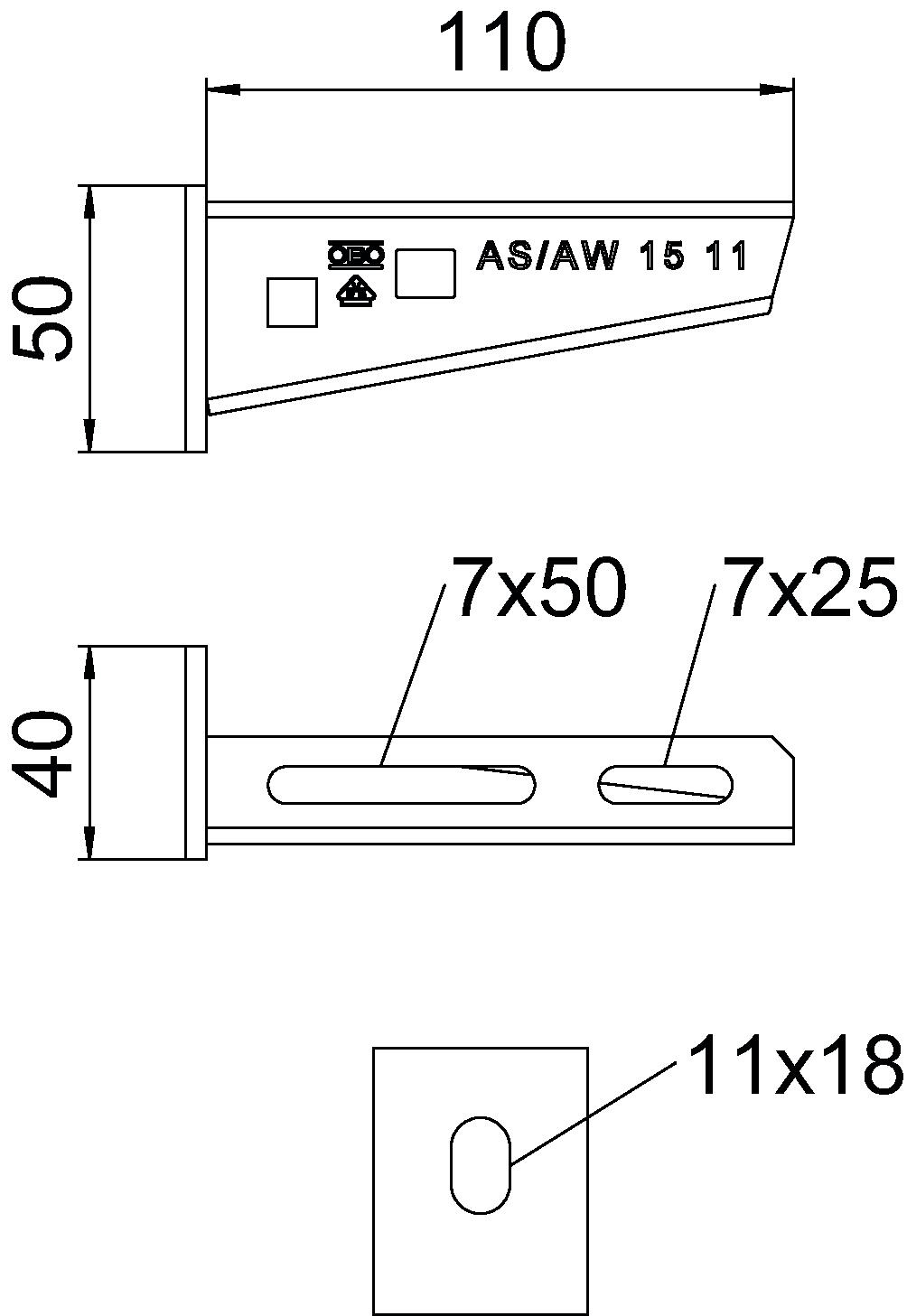

Dimensie B110mm F in kN 1,5 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Kleur zink Materiaal staal Oppervlak galvanisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Afmetingen
Afm. H 50 mm Breedte 110 mm Hoogte 50 mm Lengte 40 mm Maat A 40 mm Maat B 110 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 0,2696 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 0,2696 kg CO₂e Declared Unit (LCA) Stuk Declared Unit Quantity (LCA) 1 Onderzoeksdatum CO2-waarde 2025-05-21T00:00:00.000+0200 Technische gegevens

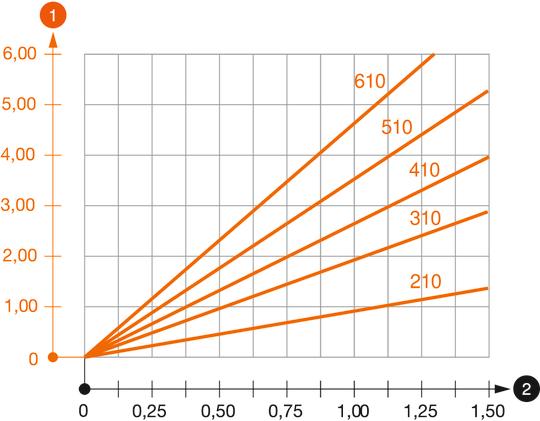

Belastingsdiagram console type AW 15
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

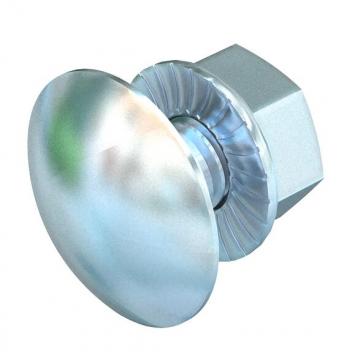

Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad AW 15 11 G / 6421280 , 0.20MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfEU Conformiteitsverklaring AW 15 11 G / 6421280 , 0.13MB , pdfUK-Conformiteitsverklaring AW 15 11 G / 6421280 , 0.09MB , pdfREACH Conformiteitsverklaring AW 15 11 G / 6421280 , 0.12MB , pdfRoHS Conformiteitsverklaring AW 15 11 G / 6421280 , 0.12MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
