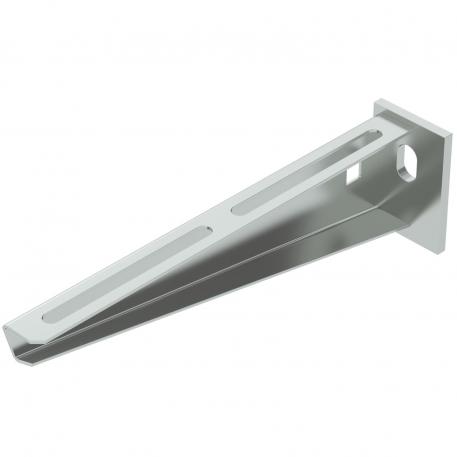

Wand- en profielconsole AW 15 G 210 | 1,5 | zink

Wand- en profielconsole AW 15 G

Art.nr. 6421284 | EAN 4012196114252

Art.nr. / Type

Breedte

F in kN	1,5 kN

Kleur	zink

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Lichte wand- en profielconsole met vastgelaste kopplaat.

Bij de montage van de console aan U-profielen wordt tot een breedte van 400 mm voor de bevestiging van de console, afhankelijk van het desbetreffende profiel, één platkopbout of een zeskantbout gebruikt. Vanaf een consolebreedte van 500 mm wordt de console met zeskantbouten door beide balken van het U-profiel bevestigd. Hiertoe dienen afhankelijk van het desbetreffende profiel geschikte afstandsstukken te worden aangebracht!

Technische gegevens

Afmetingen

Afm. H	60 mm
Breedte	210 mm
CO2-voetafdruk (GWP) van wieg tot poort	0,482 kg CO2e / 1 Stuk
Dimensie	B210mm
F in kN	1,5 kN
Functiebehoud	nee
Gatdiameter	11 mm
Hoekbereik max.	90 mm
Hoekbereik min.	90 mm

Hoogte	60 mm
Kleur	zink
Lengte	40 mm
Maat A	40 mm
Maat B	210 mm
Materiaal	staal
Oppervlak	galvanisch verzinkt
Roestvast staal, gebeitst	nee
Uitvoering	Wand- en profielconsole

Technische gegevens

Belastingsdiagram console type AW 15

Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
Toegestane consolebelasting in kN zonder manlast
Belastingscurve met consolelengte in mm

Alle typen

Alle typen

Type	Breedte	F in kN	Kleur	Art.nr.	Aantal	kl. VKE
AW 15 11 G	110 mm	1,5 kN	zink	6421280	Stuks	1 Stuks
AW 15 16 G	160 mm	1,5 kN	zink	6421282	Stuks	1 Stuks
AW 15 21 G	210 mm	1,5 kN	zink	6421284	Stuks	1 Stuks
AW 15 31 G	310 mm	1,5 kN	zink	6421286	Stuks	1 Stuks
AW 15 41 G	410 mm	1,5 kN	zink	6421288	Stuks	1 Stuks
AW 15 51 G	510 mm	1,5 kN	zink	6421290	Stuks	1 Stuks
AW 15 61 G	610 mm	1,5 kN	zink	6421292	Stuks	1 Stuks
