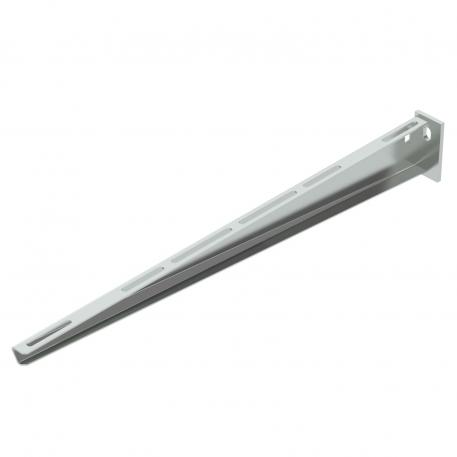

Wand- en profielconsole AW 15 G
Art.nr. 6421292 | EAN 4012196638239
- Productbeschrijving
-
ProductbeschrijvingLichte wand- en profielconsole met vastgelaste kopplaat.
Bij de montage van de console aan U-profielen wordt tot een breedte van 400 mm voor de bevestiging van de console, afhankelijk van het desbetreffende profiel, één platkopbout of een zeskantbout gebruikt. Vanaf een consolebreedte van 500 mm wordt de console met zeskantbouten door beide balken van het U-profiel bevestigd. Hiertoe dienen afhankelijk van het desbetreffende profiel geschikte afstandsstukken te worden aangebracht!
-
- Technische gegevens
-
Afmetingen
Afm. H 80 mm Breedte 610 mm CO2-voetafdruk (GWP) van wieg tot poort 1,7062 kg CO2e / 1 Stuk Dimensie B610mm F in kN 1,5 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Hoogte 80 mm Kleur zink Lengte 40 mm Maat A 40 mm Maat B 610 mm Materiaal staal Oppervlak galvanisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Technische gegevens
Belastingsdiagram console type AW 15
-
Doorbuiging van het uiteinde van de console bij toegestane consolebelasting
-
Toegestane consolebelasting in kN zonder manlast
-
Belastingscurve met consolelengte in mm
-
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
Specificatieblad AW 15 61 G / 6421292 , 0.26MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring AW 15 61 G / 6421292 , 0.13MB , pdfUK-Conformiteitsverklaring AW 15 61 G / 6421292 , 0.09MB , pdfREACH Conformiteitsverklaring AW 15 61 G / 6421292 , 0.12MB , pdfRoHS Conformiteitsverklaring AW 15 61 G / 6421292 , 0.12MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
