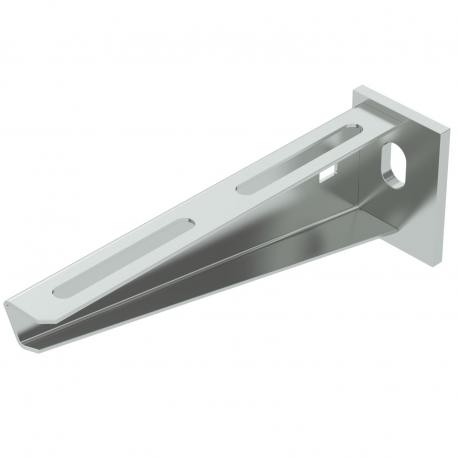

Wand- en profielconsole AW 15 G
Art.nr. 6421282 | EAN 4012196114191
- Productbeschrijving
-
ProductbeschrijvingLichte wand- en profielconsole met vastgelaste kopplaat.
Bij de montage van de console aan U-profielen wordt tot een breedte van 400 mm voor de bevestiging van de console, afhankelijk van het desbetreffende profiel, één platkopbout of een zeskantbout gebruikt. Vanaf een consolebreedte van 500 mm wordt de console met zeskantbouten door beide balken van het U-profiel bevestigd. Hiertoe dienen afhankelijk van het desbetreffende profiel geschikte afstandsstukken te worden aangebracht!
-
- Technische gegevens
-
Technische gegevens
Dimensie B160mm F in kN 1,5 kN Functiebehoud nee Gatdiameter 11 mm Hoekbereik max. 90 mm Hoekbereik min. 90 mm Kleur zink Materiaal staal Oppervlak galvanisch verzinkt Roestvast staal, gebeitst nee Uitvoering Wand- en profielconsole Afmetingen
Afm. H 55 mm Breedte 160 mm Hoogte 55 mm Lengte 40 mm Maat A 40 mm Maat B 160 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 0,3928 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 0,3928 kg CO₂e Declared Unit (LCA) Stuk Declared Unit Quantity (LCA) 1 Onderzoeksdatum CO2-waarde 2025-05-21T00:00:00.000+0200 Technische gegevens
Belastingsdiagram console type AW 15
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
